गर्म हवा आईआर सूखी पानी आधारित कोई प्लास्टिक कोटिंग मशीन के लिए मैक्स. कोटिंग चौड़ाई 1350 मिमी

कोटिंग मशीन कॉन्फ़िगरेशन विवरण

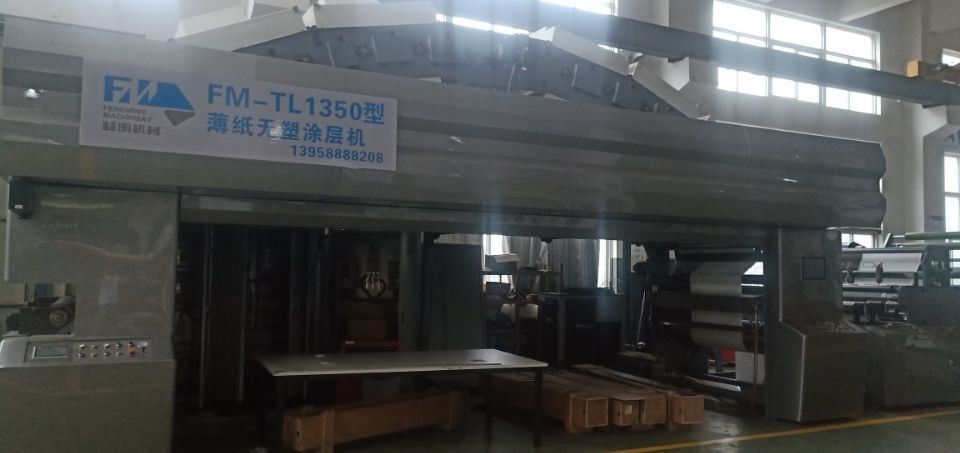

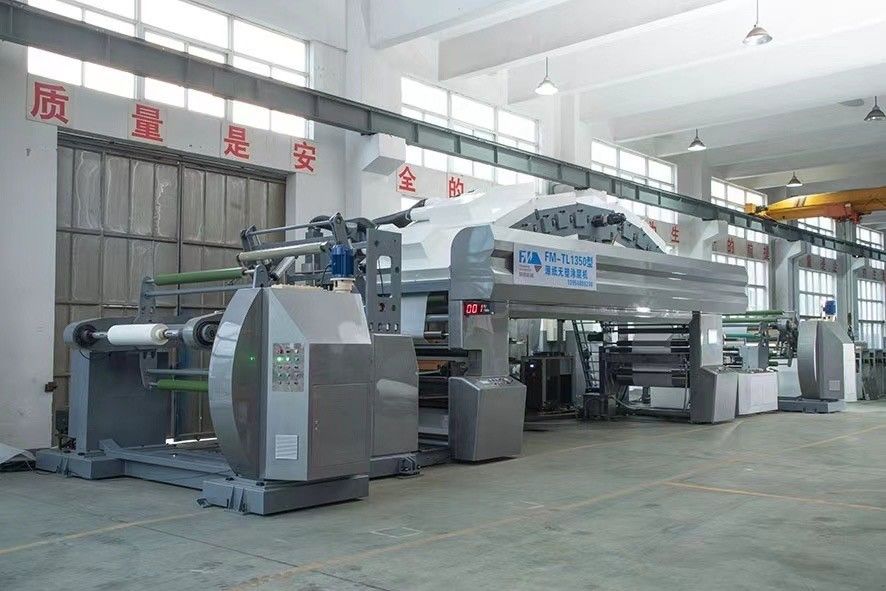

एफएम-टीएल1350 वानजाउ फेंमिंग मशीनरी कं, लिमिटेड द्वारा विकसित विशेष तकनीक के साथ एक कोटिंग मशीन है।हरित पर्यावरण संरक्षण की प्रवृत्ति का जवाब देने और कागज उत्पादों के उत्पादन को प्रभावी ढंग सेपीई/पीएलए लेमिनेटिंगइस मशीन को प्लास्टिक कोटिंग के बिना पतले कागज के लिए डिज़ाइन किया गया है। इस मशीन के निचले हिस्से में तर्क नियंत्रण के लिए पीएलसी को अपनाया गया है,और ऊपरी भाग मानव-मशीन विनिमय के लिए टच स्क्रीन को अपनाता है. पूरी मशीन की शक्ति आवृत्ति रूपांतरण और गति नियंत्रक द्वारा संचालित होती है. कोटिंग गति को मैन-मशीन एक्सचेंज इंटरफेस के माध्यम से लगातार समायोजित किया जाता है.सुखाने प्रणाली तापमान नियंत्रण और गति वक्र के दोहरे नियंत्रण को अपनाता हैp तकऑपरेशन और रखरखाव के लिए अधिक संक्षिप्त, सुरक्षित और मानवीय अनुभव प्रदान करें।

मुख्यईविद्युतसीचित्रण परः

1. पीएलसी:यास्कावा, जापान
2. मानव-मशीन विनिमय:वियनाव्यू
3. रिवाइंडिंग और अनराइंडिंग पावर: Danma
4. कोटिंग औरसूखनाओवन की शक्ति: यास्कावा, जापान
5. प्रतिक्रिया प्रणाली:कोयो, जापान
6. तापमान नियंत्रण प्रणाली: ओमरोन, जापान
7. कम वोल्टेज वाले विद्युत उपकरण: ईटन
8. शक्ति समायोजनः हानमेई

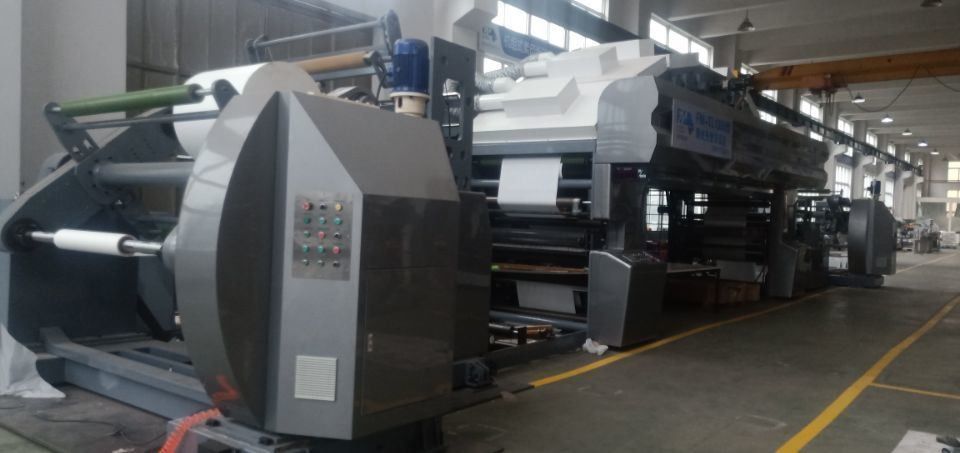

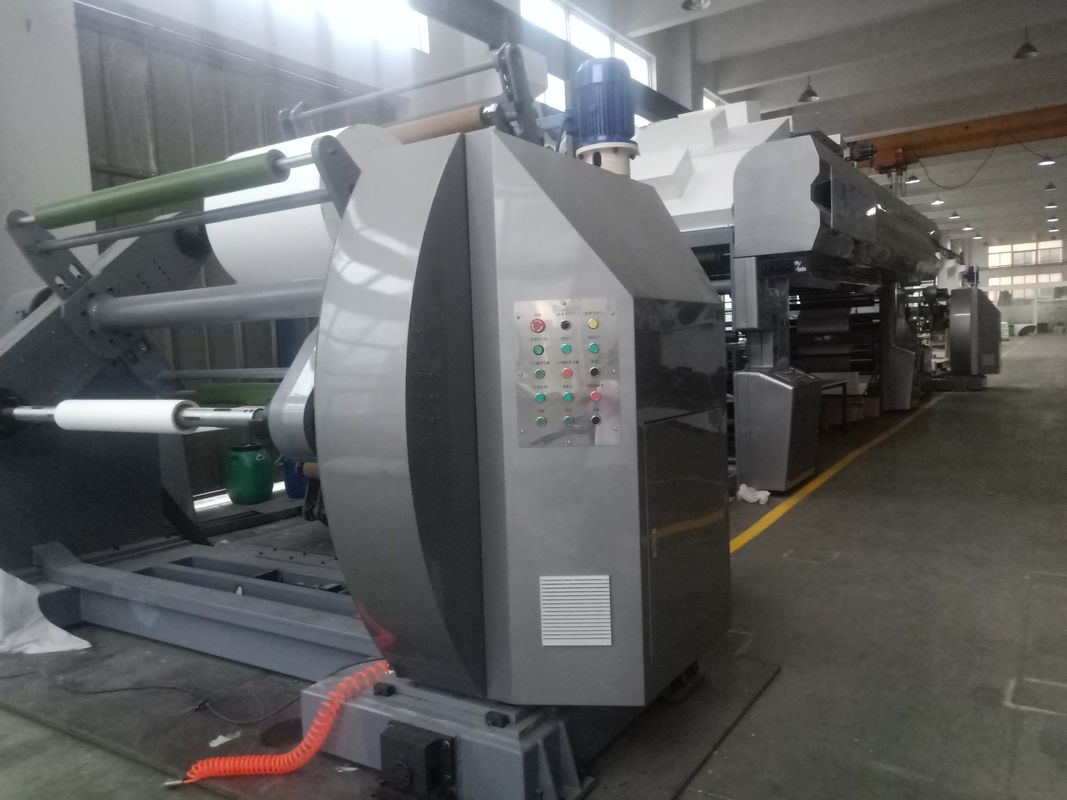

1. ढीला करने की प्रणालीः एक घुमावदार स्वचालित फ़ीडिंग और ढीला करने की प्रणाली को अपनाता है, ढीला करने के लिए एक असिंक्रोनस सर्वो ड्राइव को अपनाता है, एक घूर्णी मोटर के माध्यम से ए और बी अक्षों को फिर से लोड करता है,उच्च गति वाले नॉनस्टॉप लूप संयुक्त कागज को प्राप्त करने के लिए स्वचालित कटर तंत्र.
2. सक्रिय डिस्चार्ज के लिए असिंक्रोनस सर्वो को नियंत्रित करने के लिए वोल्टेज आवृत्ति कनवर्टर को अपनाता है,और डिस्चार्जिंग गति एक निरंतर तनाव तक पहुँचने के लिए पूरी मशीन बनाने के लिए आवृत्ति कनवर्टर वेक्टर द्वारा नियंत्रित किया जाता है.
3. यह प्रक्रिया मूल कागज के विचलन को सुधारने के लिए ईपीसी सुधार उपकरण को अपनाती है।

1. कोटिंग डिवाइस

1. कोटिंग को नियंत्रित करने के लिए Yaskawa सर्वो को गोद लेअनीलोक्समात्रात्मक कोटिंग के लिए रोलर।
2. गोंद आपूर्ति भाग एक वायवीय डायाफ्राम पंप द्वारा नियंत्रित किया जाता है।

1. सूखने वाला भाग

1. फेंगमिंग विशेष घुमावदार पतली कागज कोटिंग ओवन
2. ओवन में एक स्वचालित पेपर थ्रेडिंग तंत्र है, जो कागज को आसानी से और जल्दी थ्रेड करता है और श्रमिकों और ओवन के बीच उच्च तापमान के संपर्क से बचता है।
3. यह ध्यान देने योग्य है कि ओवन की अनूठी संरचना पतली कागज कोटिंग के बाद गंभीर कर्लिंग और झुर्रियों की समस्याओं को प्रभावी ढंग से हल कर सकती है।
4. ओवन में पासिंग रोलर को असरों से लैस किया गया है। लेकिन खरोंचों को कम करने के लिए, एक स्वतंत्र ओवर-रोलर पावर सिस्टम विशेष रूप से लैस है।इस प्रकार रोलर की घर्षण प्रवृत्ति को कम करना.
5. पूरे ओवन में एक अपशिष्ट निर्वहन प्रणाली है जिसका उपयोग निकास गैस उत्सर्जन के लिए किया जाता है।
6. ओवन के आउटलेट में सामग्री की सतह को ठंडा करने के लिए वायु शीतलन प्रणाली है।

1. यह भाग एक छोटी कर्षण शक्ति से लैस है, और गति विचलन मुआवजे के लिए एक तनाव स्विंग हाथ का उपयोग किया जाता है।बस कर्षण रोलर को अलग करें)
2. इस समूह में प्राप्त करने से पहले एक ईपीसी सुधार प्रणाली से लैस है जिसका उपयोगझुकावलंबे कागज के मार्ग के बाद कागज के टुकड़े का टुकड़ा।

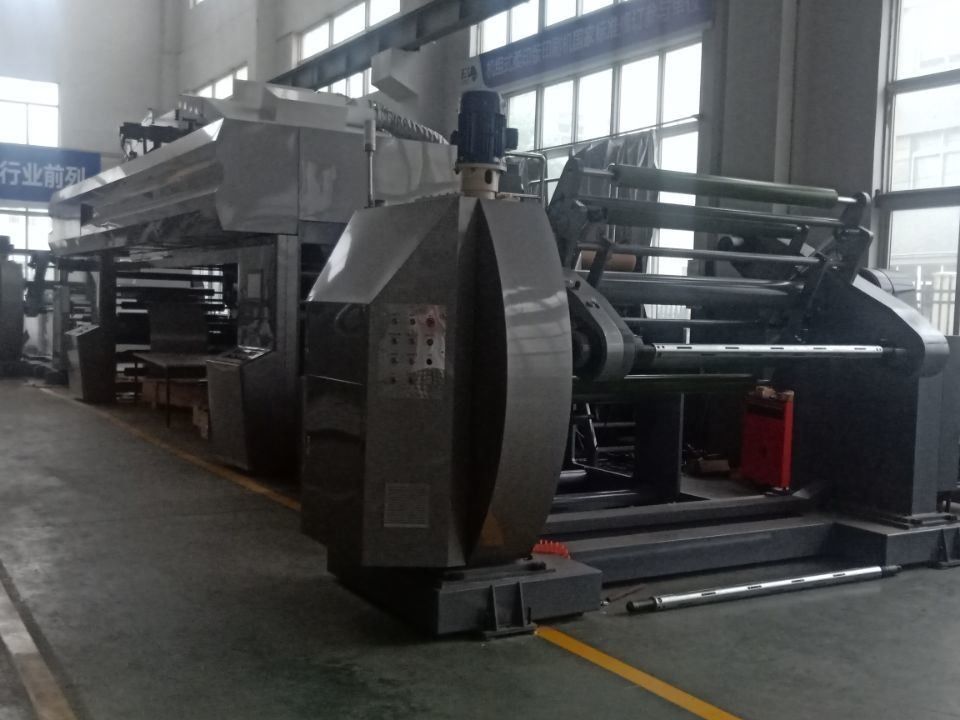

1. घूर्णी A और B अक्ष स्वचालित रोल बदलने की डिवाइस का उपयोग कर।

1. यह प्रणाली वायु शीतलन के बाद और घुमाव से पहले एक कुशल शीतलन इकाई प्रदान कर सकती है।.
2. "एस" प्रकार में व्यवस्थित दो मजबूर शीतलन पानी के रोल हैं, और पानी के रोल की शक्ति एक अलग ड्राइव मोटर से आती है।
3. शीतलन के लिए ऊर्जा स्रोत एक स्वतंत्र शीतलन विनिमय इकाई एक कंप्रेसर के साथ है। शीतलन पानी के तापमान का स्वतंत्र नियंत्रण।

C. अन्य (1 किलोवाट)

कृपया ध्यान दें कि:
बिजली के आंकड़े डिजाइन और स्थापित शक्ति हैं। बिजली प्रणाली की कार्य शक्ति मूल रूप से स्थापित शक्ति का आधा है। हीटिंग शक्ति वास्तविक काम का सेट मूल्य है। हालांकि,सेटिंग मापदंडों और काम की गति में अंतर के कारण, वास्तविक बिजली की खपत उपयोग के अधीन है।
यह कॉन्फ़िगरेशन तालिका और विवरण केवल संदर्भ के लिए हैं। यदि कंपनी के उत्पादों को अपग्रेड या बदला जाता है, तो वास्तविक उत्पाद कॉन्फ़िगरेशन प्रमुख होगा।
