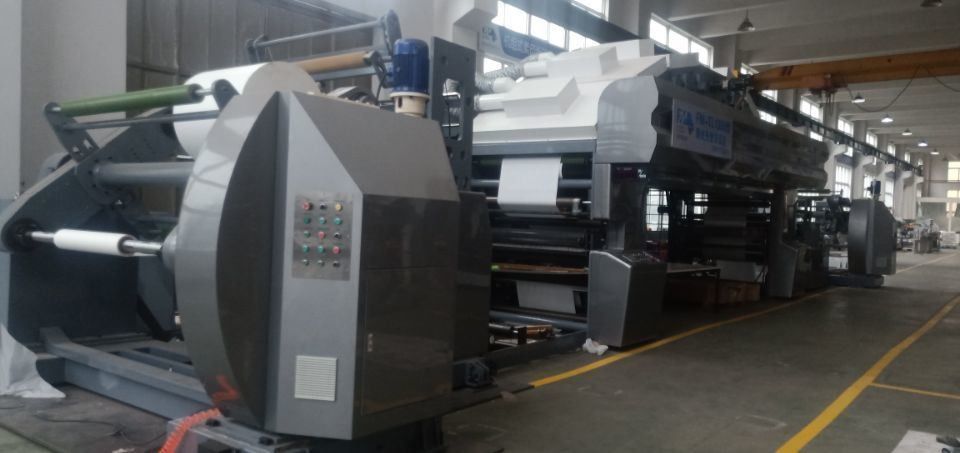

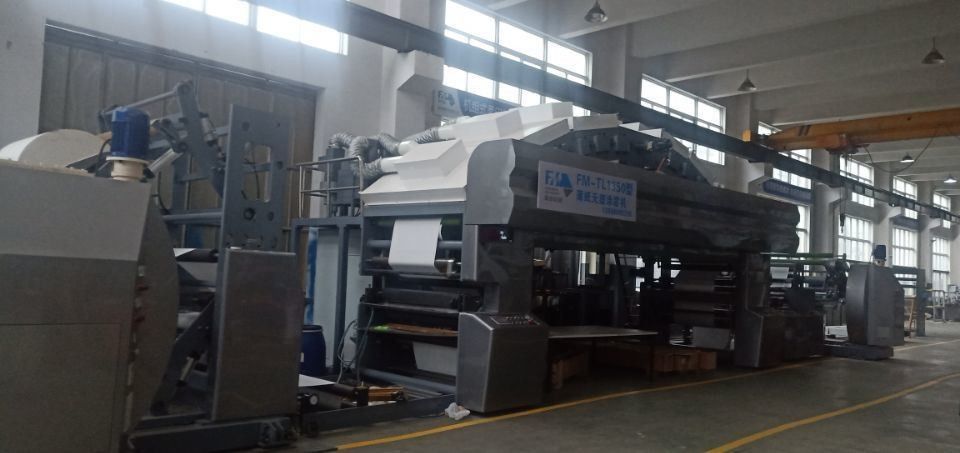

1350 मिमी एयर डॉक्टर कोटर एफएम-टीएल1350 कोटिंग मशीन डिजाइन कोई प्लास्टिक लेमिनेटिंग मशीन नहीं

1350 मिमी एयर डॉक्टर कोटर एफएम-टीएल1350 कोटिंग मशीन डिजाइन कोई प्लास्टिक लेमिनेटिंग मशीन नहीं

Name: 1350 मिमी एयर डॉक्टर कोटर एफएम-टीएल1350 कोटिंग मशीन डिजाइन कोई प्लास्टिक लेमिनेटिंग मशीन नहीं
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: एफएम-टीएल1020
Price: 931,000.00 USD
Availability: InStock

1350 मिमी कोई प्लास्टिक लेमिनेटिंग मशीन नहीं

FM-Tl1350 प्लास्टिक लेमिनेटिंग मशीन नहीं

250 मीटर/मिनट एयर डॉक्टर कोटर

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

FENGMING

प्रमाणन:

मॉडल संख्या:

एफएम-टीएल1020

हमसे संपर्क करें

उद्धरण मांगें

1350 मिमी एयर डॉक्टर कोटर एफएम-टीएल1350 कोटिंग मशीन डिजाइन कोई प्लास्टिक लेमिनेटिंग मशीन नहीं

उत्पाद का विवरण

मॉडल नं.:

एफएम-टीएल

Max. मैक्स। Web Width वेब चौड़ाई:

1350 मिमी

अधिकतम कोटिंग चौड़ाई:

1350 मिमी

Max. अधिकतम. Unwinder & Rewinder Diameter अनवाइंडर और रिवाइंडर व्यास:

1524 मिमी

अधिकतम. कोटिंग की गति:

250 मी / मिनट

सुखाने की विधि:

गर्म हवा और आईआर सुखाने

वायु चाकू की लंबाई:

1350 मिमी

लेपित सामग्री:

आर्ट पेपर, कार्डबोर्ड पेपर, क्राफ्ट पेपर

सामग्री की मोटाई:

30-250

परिवहन पैकेज:

फिल्म पैकेज के साथ लकड़ी का पैलेट

विनिर्देश:

1350 मिमी

ट्रेडमार्क:

फ़ेंगमिंग

उत्पत्ति:

झेजियांग, चीन

एचएस कोड:

8420100090

आपूर्ति की क्षमता:

3 सेट / महीना

प्रकार:

एयर डॉक्टर कोटर

प्रेरित प्रकार:

वायवीय

स्वचालित ग्रेड:

स्वचालित

पैकेजिंग सामग्री:

कागज़

पैकेजिंग प्रकार:

डिब्बों

मॉडल:

एफएम-टीएल1350

अनुकूलन:

Available | उपलब्ध | Customized Request अनुकूलित अनुरोध

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

पैकेजिंग विवरण

वोडन फूस

प्रसव के समय

30 कार्य दिवस

भुगतान शर्तें

टी/टी, एल/सी

आपूर्ति की क्षमता

10 सेट

संबंधित उत्पाद

औद्योगिक इलेक्ट्रोस्टैटिक पाउडर कोटिंग उपकरण/मशीन

सबसे अच्छी कीमत पाएं

डबल वॉल पेपर कप कोटिंग मशीन उच्च दक्षता

सबसे अच्छी कीमत पाएं

औद्योगिक इलेक्ट्रोस्टैटिक पाउडर कोटिंग उपकरण पाउडर कोटिंग मशीन

सबसे अच्छी कीमत पाएं

डबल स्लॉट डाई कोटिंग मशीन 1100 चौड़ाई 70 मीटर सीसीडी डिटेक्शन और दो फ्रेम एक्स-रे डिटेक्शन के साथ ओवन

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

86-577-63796999

अब संपर्क करें

उत्पाद का वर्णन

कोटिंग मशीन कॉन्फ़िगरेशन विवरण
एफएम-टीएल1350 वानजाउ फेंमिंग मशीनरी कं, लिमिटेड द्वारा विकसित विशेष तकनीक के साथ एक कोटिंग मशीन है।हरित पर्यावरण संरक्षण की प्रवृत्ति का जवाब देने और कागज उत्पादों के उत्पादन को प्रभावी ढंग सेपीई/पीएलए लेमिनेटिंगइस मशीन को प्लास्टिक कोटिंग के बिना पतले कागज के लिए डिज़ाइन किया गया है। इस मशीन के निचले हिस्से में तर्क नियंत्रण के लिए पीएलसी को अपनाया गया है,और ऊपरी भाग मानव-मशीन विनिमय के लिए टच स्क्रीन को अपनाता है. पूरी मशीन की शक्ति आवृत्ति रूपांतरण और गति नियंत्रक द्वारा संचालित होती है. कोटिंग गति को मैन-मशीन एक्सचेंज इंटरफेस के माध्यम से लगातार समायोजित किया जाता है.सुखाने प्रणाली तापमान नियंत्रण और गति वक्र के दोहरे नियंत्रण को अपनाता हैp तकऑपरेशन और रखरखाव के लिए अधिक संक्षिप्त, सुरक्षित और मानवीय अनुभव प्रदान करें।

मुख्यईविद्युतसीचित्रण परः

पीएलसी:यास्कावा, जापान
मानव-मशीन विनिमय:वियनाव्यू
रिवाइंडिंग और अनराइंडिंग पावर: Danma
कोटिंग औरसूखनाओवन की शक्ति: यास्कावा, जापान
प्रतिक्रिया प्रणाली:कोयो, जापान
तापमान नियंत्रण प्रणाली: ओमरोन, जापान
कम वोल्टेज वाले विद्युत उपकरण: ईटन
शक्ति समायोजनः हानमेई

पूरी मशीन का विन्यास:

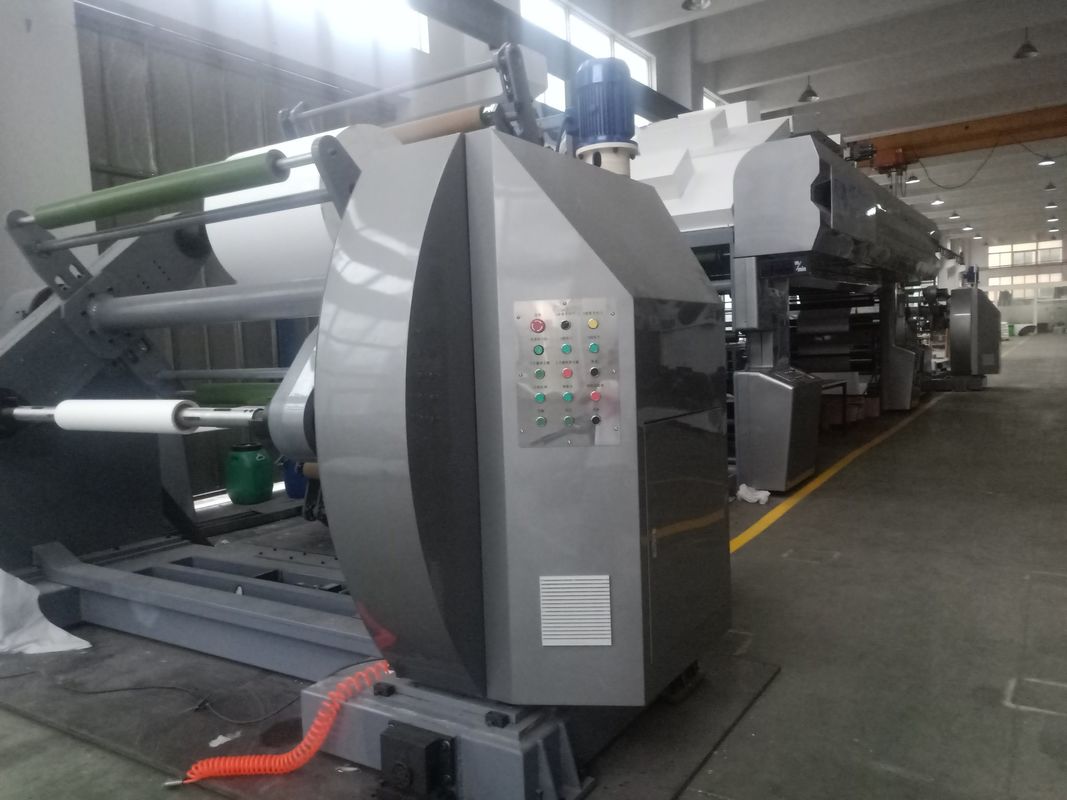

ढीला करने की प्रणालीः एक घुमावदार स्वचालित फ़ीडिंग और ढीला करने की प्रणाली को अपनाता है, ढीला करने के लिए एक असिंक्रोनस सर्वो ड्राइव को अपनाता है, एक घूर्णी मोटर के माध्यम से ए और बी अक्षों को फिर से लोड करता है,उच्च गति वाले नॉनस्टॉप लूप संयुक्त कागज को प्राप्त करने के लिए स्वचालित कटर तंत्र.
सक्रिय डिस्चार्ज के लिए असिंक्रोनस सर्वो को नियंत्रित करने के लिए वोल्टेज आवृत्ति कनवर्टर को अपनाता है,और डिस्चार्जिंग गति एक निरंतर तनाव तक पहुँचने के लिए पूरी मशीन बनाने के लिए आवृत्ति कनवर्टर वेक्टर द्वारा नियंत्रित किया जाता है.
यह प्रक्रिया मूल कागज के विचलन को सुधारने के लिए ईपीसी सुधार उपकरण को अपनाती है।

कोटिंग डिवाइस

कोटिंग को नियंत्रित करने के लिए Yaskawa सर्वो को गोद लेअनीलोक्समात्रात्मक कोटिंग के लिए रोलर।
गोंद आपूर्ति भाग एक वायवीय डायाफ्राम पंप द्वारा नियंत्रित किया जाता है।

सूखने वाला भाग

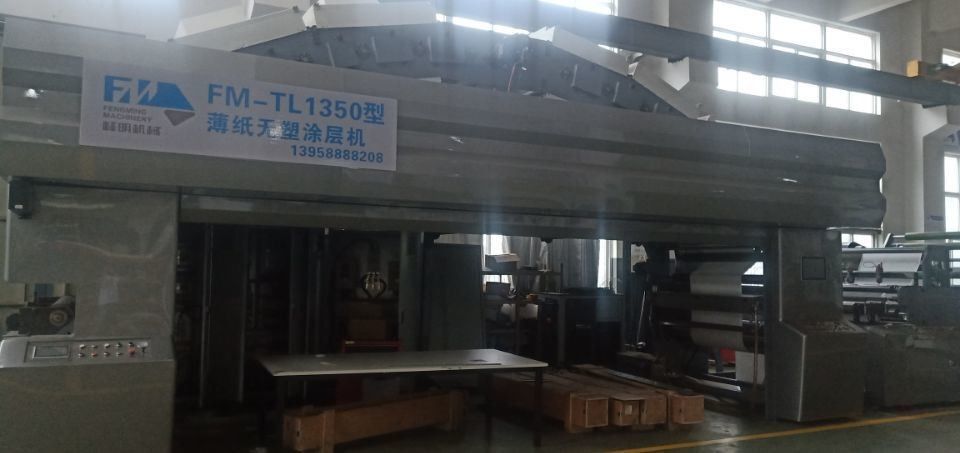

फेंगमिंग विशेष घुमावदार पतली कागज कोटिंग ओवन
ओवन में एक स्वचालित पेपर थ्रेडिंग तंत्र है, जो कागज को आसानी से और जल्दी थ्रेड करता है और श्रमिकों और ओवन के बीच उच्च तापमान के संपर्क से बचता है।
यह ध्यान देने योग्य है कि ओवन की अनूठी संरचना पतली कागज कोटिंग के बाद गंभीर कर्लिंग और झुर्रियों की समस्याओं को प्रभावी ढंग से हल कर सकती है।
ओवन में पासिंग रोलर को असरों से लैस किया गया है। लेकिन खरोंचों को कम करने के लिए, एक स्वतंत्र ओवर-रोलर पावर सिस्टम विशेष रूप से लैस है।इस प्रकार रोलर की घर्षण प्रवृत्ति को कम करना.
पूरे ओवन में एक अपशिष्ट निर्वहन प्रणाली है जिसका उपयोग निकास गैस उत्सर्जन के लिए किया जाता है।
ओवन के आउटलेट में सामग्री की सतह को ठंडा करने के लिए वायु शीतलन प्रणाली है।

सीप्राप्त करना और खींचना

यह भाग एक छोटी कर्षण शक्ति से लैस है, और गति विचलन मुआवजे के लिए एक तनाव स्विंग हाथ का उपयोग किया जाता है।बस कर्षण रोलर को अलग करें)
इस समूह में प्राप्त करने से पहले एक ईपीसी सुधार प्रणाली से लैस है जिसका उपयोगझुकावलंबे कागज के मार्ग के बाद कागज के टुकड़े का टुकड़ा।

डी. रिवाइंडिंगभाग

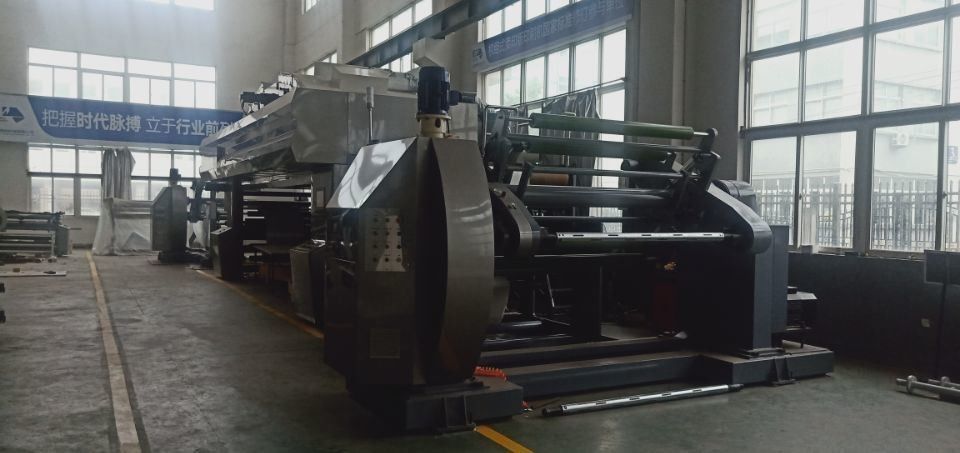

घूर्णी A और B अक्ष स्वचालित रोल बदलने की डिवाइस का उपयोग कर।

1रिवाइंडिंग ए और बी रोल के असिंक्रोनस सर्वो नियंत्रण को अपनाती है, और कटर तंत्र के माध्यम से मशीन को रोकने के बिना ए और बी रोल को उच्च गति से बदला जा सकता है।
2घुमाव एक स्वचालित सुधार प्रणाली से सुसज्जित है, और कागज को कागज की चिकनी घुमाव सुनिश्चित करने के लिए स्वचालित रूप से सही किया जाता है।
3बड़े और छोटे रोल के यादृच्छिक नियंत्रण को महसूस करने के लिए रिवाइंडिंग एक स्लिटिंग तंत्र से लैस है।

ई. जल शीतलन प्रणाली(यह प्रणाली ग्राहकों के लिए वैकल्पिकआवश्यकताएँ)

यह प्रणाली वायु शीतलन के बाद और घुमाव से पहले एक कुशल शीतलन इकाई प्रदान कर सकती है।.
"एस" प्रकार में व्यवस्थित दो मजबूर शीतलन पानी के रोल हैं, और पानी के रोल की शक्ति एक अलग ड्राइव मोटर से आती है।
शीतलन के लिए ऊर्जा स्रोत एक स्वतंत्र शीतलन विनिमय इकाई एक कंप्रेसर के साथ है। शीतलन पानी के तापमान का स्वतंत्र नियंत्रण।

पावर कॉन्फ़िगरेशन (299 किलोवाट)

A. बिजली प्रणाली (174.56 किलोवाट)

पद	पीसी	शक्ति	कुल शक्ति
अनवॉलिंग असिंक्रोनस सर्वो मोटर	2	30केडब्ल्यू	60केडब्ल्यू
रिवाइंडिंगअसिंक्रोनस सर्वो मोटर	2	30केडब्ल्यू	60केडब्ल्यू
कोटिंग सर्वो मोटर	1	4.4केडब्ल्यू	4.4केडब्ल्यू
ट्रैक्शन सर्वो मोटर	2	4.4केडब्ल्यू	8.8केडब्ल्यू
घुमावदार मोटर	2	4केडब्ल्यू	8केडब्ल्यू
स्लिटिंग मोटर	1	1.1केडब्ल्यू	1.1केडब्ल्यू
मोटर के माध्यम से कागज	1	0.75केडब्ल्यू	0.75केडब्ल्यू
ब्लोअर मोटर	7	2.2KW	15.4केडब्ल्यू
पानी भरने वाला मोटर	1	0.75केडब्ल्यू	0.75केडब्ल्यू
चिलर रोलर मोटर	1	3.7केडब्ल्यू	3.7केडब्ल्यू
पानी का चिलर	1	11केडब्ल्यू	11केडब्ल्यू
जल पंप	2	0.33केडब्ल्यू	0.66केडब्ल्यू

B. हीटिंग सिस्टम:(120 किलोवाट)

पद	पीसी	शक्ति	कुल शक्ति
हवा ब्लोअर1,2,3,4,5)	5	24केडब्ल्यू	120केडब्ल्यू

आईआर(वैकल्पिक)	7	18 किलोवाट	126 किलोवाट

C. अन्य (1 किलोवाट)

कृपया ध्यान दें कि:
बिजली के आंकड़े डिजाइन और स्थापित शक्ति हैं। बिजली प्रणाली की कार्य शक्ति मूल रूप से स्थापित शक्ति का आधा है। हीटिंग शक्ति वास्तविक काम का सेट मूल्य है। हालांकि,सेटिंग मापदंडों और काम की गति में अंतर के कारण, वास्तविक बिजली की खपत उपयोग के अधीन है।
यह कॉन्फ़िगरेशन तालिका और विवरण केवल संदर्भ के लिए हैं। यदि कंपनी के उत्पादों को अपग्रेड या बदला जाता है, तो वास्तविक उत्पाद कॉन्फ़िगरेशन प्रमुख होगा।
