Name: एफएम-टीपी1350 हॉट एयर नो प्लास्टिक कोटिंग मशीन
Brand: Wenzhou Fengming Machinery Co., Ltd.
SKU: एफएम-टीपी1020-1320
Price: 931,000.00 USD
Availability: InStock

घर > उत्पादों > हाई स्पीड कोटर >

एफएम-टीपी1350 हॉट एयर नो प्लास्टिक कोटिंग मशीन

गर्म हवा कोई प्लास्टिक कोटिंग मशीन नहीं

250 मीटर/मिनट कोई प्लास्टिक कोटिंग मशीन नहीं

1320 मिमी कोई प्लास्टिक कोटिंग मशीन नहीं

उत्पत्ति के प्लेस:

चीन

ब्रांड नाम:

FENGMING

प्रमाणन:

मॉडल संख्या:

एफएम-टीपी1020-1320

हमसे संपर्क करें

उद्धरण मांगें

एफएम-टीपी1350 हॉट एयर नो प्लास्टिक कोटिंग मशीन

उत्पाद का विवरण

प्रतिरूप संख्या।:

एफएम-टीपी

नमूना:

एफएम-टीपी1320

Max. मैक्स। Web Width वेब चौड़ाई:

1320 मिमी

अधिकतम कोटिंग चौड़ाई:

1320 मिमी

Max. अधिकतम. Unwinder & Rewinder Diameter अनवाइंडर और रिवाइंडर व्यास:

1524 मिमी

अधिकतम. कोटिंग की गति:

250 मी / मिनट

सुखाने की विधि:

गर्म हवा और आईआर सुखाने

वायु चाकू की लंबाई:

1350 मिमी

लेपित सामग्री:

आर्ट पेपर, कार्डबोर्ड पेपर, क्राफ्ट पेपर

सामग्री की मोटाई:

30-250

परिवहन पैकेज:

फिल्म पैकेज के साथ लकड़ी का पैलेट

विनिर्देश:

1350 मिमी

ट्रेडमार्क:

फ़ेंगमिंग

मूल:

झेजियांग, चीन

एचएस कोड:

8420100090

आपूर्ति की क्षमता:

3 सेट / महीना

प्रकार:

एयर डॉक्टर कोटर

प्रेरित प्रकार:

वायवीय

स्वचालित ग्रेड:

स्वचालित

पैकेजिंग सामग्री:

कागज़

पैकेजिंग प्रकार:

डिब्बों

आवेदन:

खाद्य पैकेज

अनुकूलन:

उपलब्ध | अनुकूलित अनुरोध

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा

पैकेजिंग विवरण

वोडन फूस

प्रसव के समय

30 कार्य दिवस

भुगतान शर्तें

टी/टी, एल/सी

आपूर्ति की क्षमता

15 सेट

संबंधित उत्पाद

डुप्लेक्स बोर्ड पेपर अल्कोहल प्रूफ पेपर कोटिंग मशीन

सबसे अच्छी कीमत पाएं

2400 मिमी डुप्लेक्स बोर्ड पेपर कोटिंग मशीन, चीन में उच्च प्रदर्शन के साथ लेपित पेपर मशीन निर्माता

सबसे अच्छी कीमत पाएं

FM-TP1450 कप कागज पैकेजिंग कागज के लिए प्लास्टिक मुक्त कोटिंग मशीन

सबसे अच्छी कीमत पाएं

एफएम-टीपी1450 प्राकृतिक गैस लेपित कागज के लिए प्लास्टिक मुक्त कोटिंग मशीन

सबसे अच्छी कीमत पाएं

हमसे संपर्क करें

अब संपर्क करें

उत्पाद का वर्णन

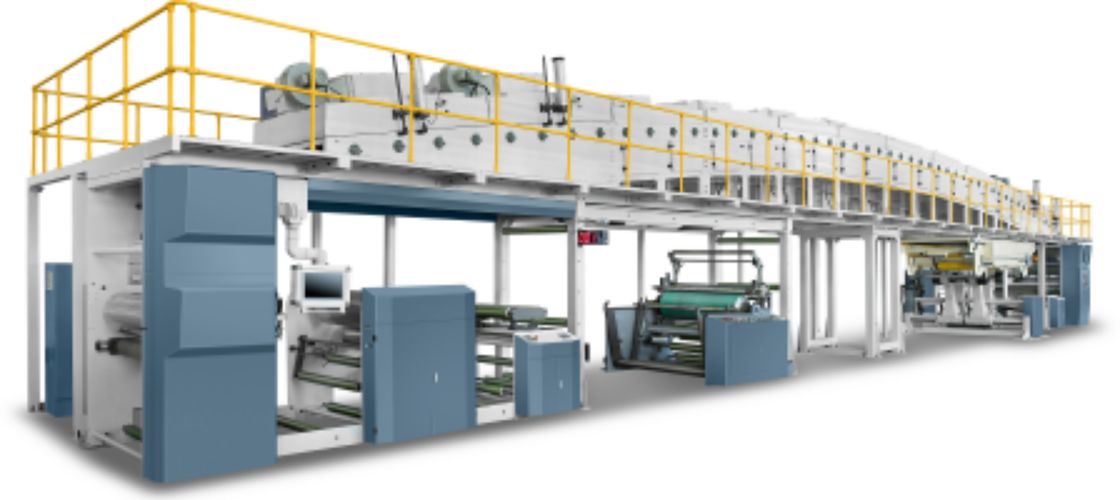

स्वचालित पैकेजिंग पेपर उत्पादन के लिए FM-TP1350 हॉट एयर नो प्लास्टिक कोटिंग मशीन

कोटिंग मशीन कॉन्फ़िगरेशन विवरण
FM-TP1320 एक कोटिंग मशीन है जिसे वेंजौ फेंगमिंग मशीनरी कं, लिमिटेड द्वारा ग्रीन पर्यावरण संरक्षण की प्रवृत्ति का जवाब देने और पेपर उत्पादों के उत्पादन को प्रभावी ढंग से बदलने के लिए विकसित किया गया हैPE / PLA लैमिनेटिंग प्रौद्योगिकी। यह मशीन बिना प्लास्टिक कोटिंग वाले पतले कागज के लिए डिज़ाइन की गई है। इस मशीन का निचला भाग तर्क नियंत्रण के लिए PLC को अपनाता है, और ऊपरी भाग मानव-मशीन विनिमय के लिए टच स्क्रीन को अपनाता है। पूरी मशीन की शक्ति आवृत्ति रूपांतरण और मोशन कंट्रोलर द्वारा संचालित होती है। कोटिंग गति को मानव-मशीन विनिमय इंटरफ़ेस के माध्यम से निर्बाध रूप से समायोजित किया जाता है। सुखाने की प्रणाली तापमान नियंत्रण और गति वक्र के दोहरे नियंत्रण को अपनाती है को pऑपरेशन और रखरखाव के लिए अधिक संक्षिप्त, सुरक्षित और मानवीय अनुभव प्रदान करें।

मुख्य ईलेक्ट्रीकल सीऑनफ़िगरेशन:

PLC: यास्कावा, जापान
मानव-मशीन विनिमय: WIENVIEW
रीवाइंडिंग और अनवाइंडिंग पावर: डैनमा
कोटिंग और सुखाने ओवन पावर: यास्कावा, जापान
प्रतिक्रिया प्रणाली: कोयो, जापान
तापमान नियंत्रण प्रणाली: ओम्रॉन, जापान
लो-वोल्टेज विद्युत उपकरण: ईटन
पावर समायोजन: हानमेई

पूरी मशीन कॉन्फ़िगरेशन:

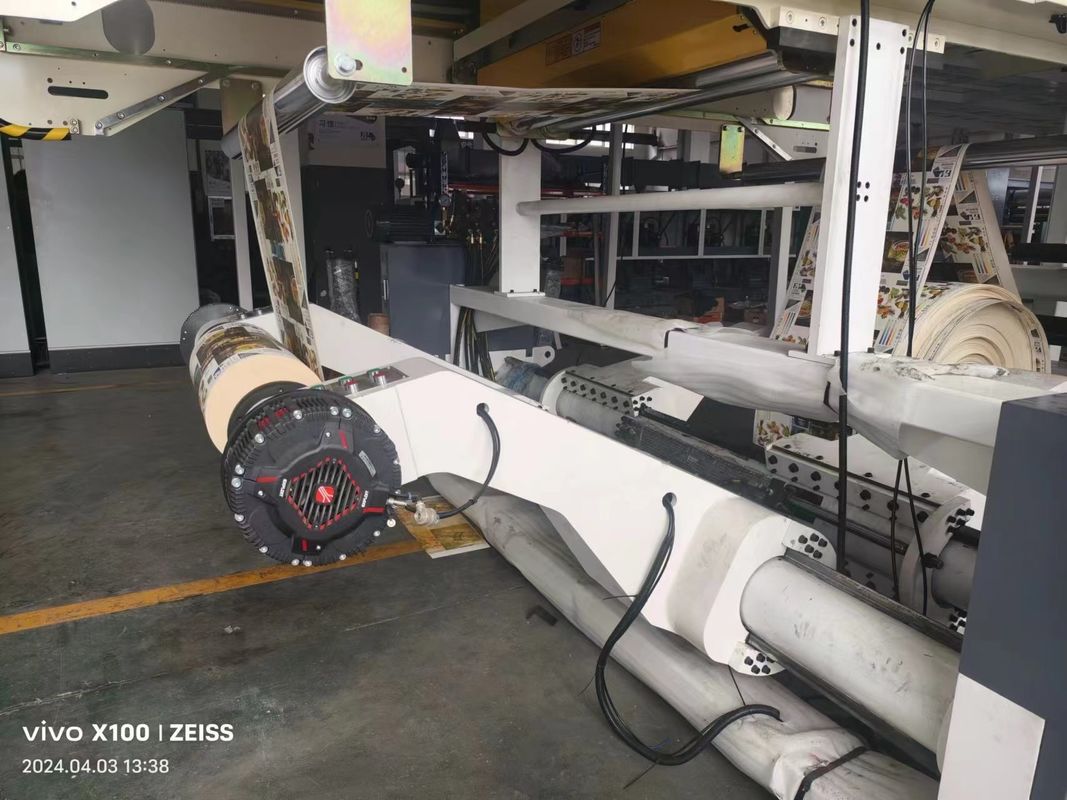

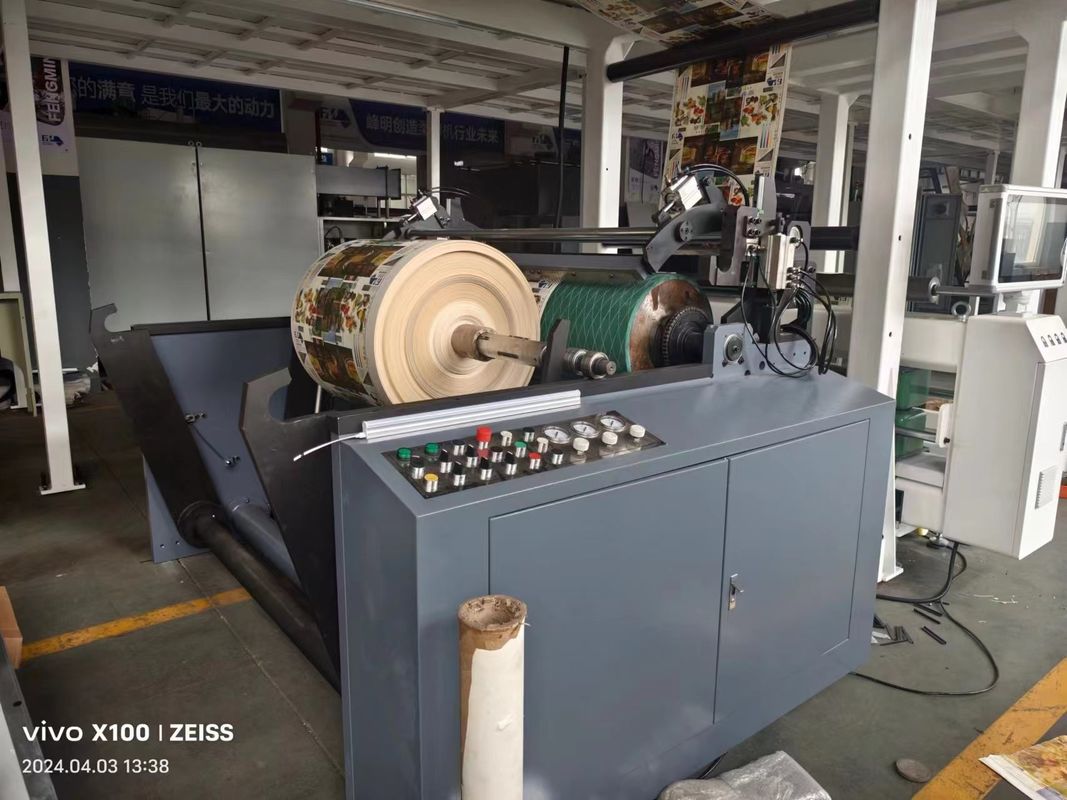

अनवाइंडिंग सिस्टम: एक रोटरी स्वचालित फीडिंग और अनवाइंडिंग सिस्टम को अपनाता है, अनवाइंडिंग एसिंक्रोनस सर्वो ड्राइव को अपनाता है, ए और बी अक्ष एक घूर्णन मोटर के माध्यम से फिर से लोड होते हैं, उच्च गति वाले नॉन-स्टॉप लैप जॉइंट पेपर को प्राप्त करने के लिए स्वचालित कटर तंत्र।
तनाव सक्रिय डिस्चार्जिंग के लिए आवृत्ति कनवर्टर को एसिंक्रोनस सर्वो को अपनाता है, और डिस्चार्जिंग गति को आवृत्ति कनवर्टर वेक्टर द्वारा नियंत्रित किया जाता है ताकि पूरी मशीन एक स्थिर तनाव तक पहुंच सके।
प्रक्रिया मूल कागज के विचलन को सही करने के लिए EPC सुधार डिवाइस को अपनाती है।

कोटिंग डिवाइस

कोटिंग को मात्रात्मक कोटिंग के लिए कोटिंग को नियंत्रित करने के लिए यास्कावा सर्वो को अपनाता है अनिलॉक्स रोलर।
गोंद आपूर्ति भाग को एक वायवीय डायाफ्राम पंप द्वारा नियंत्रित किया जाता है।

सुखाने वाला भाग

फेंगमिंग विशेष घुमावदार पतले कागज कोटिंग ओवन
ओवन एक स्वचालित पेपर थ्रेडिंग तंत्र से सुसज्जित है, जो पेपर को थ्रेड करने के लिए सुविधाजनक और त्वरित है, और श्रमिकों और ओवन के बीच उच्च तापमान संपर्क से बचता है।
यह ध्यान देने योग्य है कि ओवन की अनूठी संरचना पतले कागज कोटिंग के बाद गंभीर कर्लिंग और झुर्रियों की समस्याओं को प्रभावी ढंग से हल कर सकती है।
ओवन में पासिंग रोलर बीयरिंग से सुसज्जित है। लेकिन खरोंच को कम करने के लिए, एक स्वतंत्र ओवर-रोलर पावर सिस्टम विशेष रूप से सुसज्जित है। जिससे रोलर की घर्षण प्रवृत्ति कम हो जाती है।
पूरा ओवन एक अपशिष्ट निर्वहन प्रणाली से सुसज्जित है। निकास गैस उत्सर्जन के लिए उपयोग किया जाता है।
ओवन के आउटलेट में सामग्री की सतह को ठंडा करने के लिए एक एयर कूलिंग सिस्टम है।

सी. प्राप्त करना और कर्षण

यह भाग एक छोटे कर्षण शक्ति से सुसज्जित है, और गति विचलन क्षतिपूर्ति के लिए एक तनाव स्विंग आर्म का उपयोग किया जाता है। (उत्पादन सामग्री के अनुसार, इसे छोड़ा जा सकता है, बस कर्षण रोलर को अलग करें)
इस समूह को प्राप्त करने से पहले एक EPC सुधार प्रणाली से सुसज्जित किया गया है, जिसका उपयोग तिरछापन लंबे पेपर पथ के चलने के बाद कागज का। घुमावदार बेहतर ढंग से एक सपाट अंत सतह प्रस्तुत कर सकता है।

डी. रीवाइंडिंग भाग

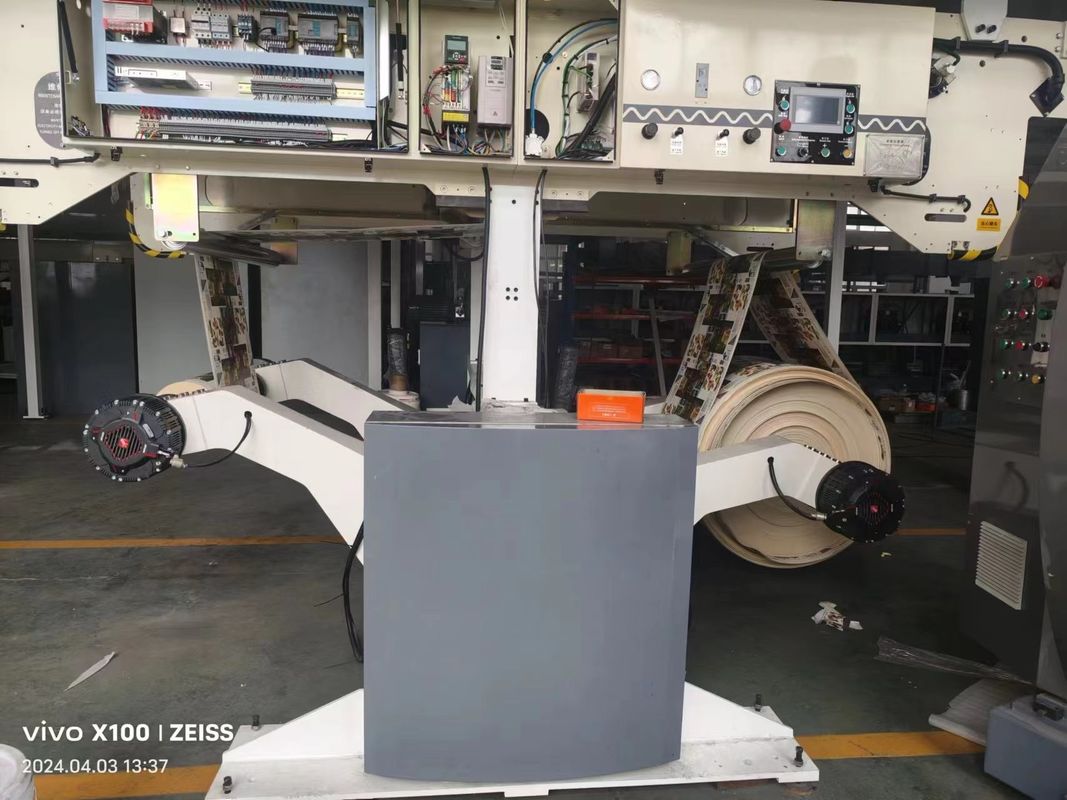

रोटरी ए और बी अक्ष स्वचालित रोल बदलने वाले डिवाइस का उपयोग करना।

1. रीवाइंडिंग ए और बी रोल के एसिंक्रोनस सर्वो नियंत्रण को अपनाता है, और कटर तंत्र के माध्यम से मशीन को रोके बिना ए और बी रोल को उच्च गति पर बदला जा सकता है।
2. घुमावदार एक स्वचालित सुधार प्रणाली से सुसज्जित है, और कागज को स्वचालित रूप से सही किया जाता है ताकि कागज की चिकनी घुमावदार सुनिश्चित हो सके।
3. रीवाइंडिंग एक स्लिटिंग तंत्र से सुसज्जित है ताकि बड़े और छोटे रोल का यादृच्छिक नियंत्रण महसूस हो सके।

ई. जल शीतलन प्रणाली (यह प्रणाली ग्राहकों के अनुसार वैकल्पिक है आवश्यकताएँ)

यह प्रणाली एयर कूलिंग के बाद और घुमावदार से पहले एक कुशल कूलिंग यूनिट प्रदान कर सकती है। कुछ उत्पादों के लिए मजबूर शीतलन जिनमें बड़ी तापीय जड़ता होती है.
दो मजबूर शीतलन जल रोलर "एस" प्रकार में व्यवस्थित हैं, और जल रोलर की शक्ति एक अलग ड्राइव मोटर से आती है।
शीतलन के लिए ऊर्जा स्रोत एक कंप्रेसर के साथ एक स्वतंत्र प्रशीतन विनिमय इकाई है। शीतलन जल तापमान का स्वतंत्र नियंत्रण।

पावर कॉन्फ़िगरेशन (299KW)

ए. पावर सिस्टम (174.56KW)

आइटम	पीसी	पावर	कुल शक्ति
अनवाइंडिंग एसिंक्रोनस सर्वो मोटर	2	30KW	60KW
रीवाइंडिंग एसिंक्रोनस सर्वो मोटर	2	30KW	60KW
कोटिंग सर्वो मोटर	1	4.4KW	4.4KW
कर्षण सर्वो मोटर	2	4.4KW	8.8KW
घूर्णन मोटर	2	4KW	8KW
स्लिटिंग मोटर	1	1.1KW	1.1KW
पेपर थ्रू मोटर	1	0.75KW	0.75KW
ब्लोअर मोटर	7	2.2KW	15.4KW
पानी भरने वाली मोटर	1	0.75KW	0.75KW
चिलर रोलर मोटर	1	3.7KW	3.7KW
वाटर चिलर	1	11KW	11KW
वाटर पंप	2	0.33KW	0.66KW

बी. हीटिंग सिस्टम: (120KW)

आइटम	पीसी	पावर	कुल शक्ति
एयर ब्लोअर (1,2,3,4,5)	5	24KW	120KW

आईआर(वैकल्पिक)	7	18KW	126KW

सी. अन्य (1KW)

कृपया ध्यान दें:
   पावर आँकड़े डिज़ाइन और स्थापित पावर हैं। पावर सिस्टम की कार्यशील शक्ति मूल रूप से स्थापित शक्ति का आधा है। हीटिंग पावर वास्तविक कार्य का सेट मान है। हालाँकि, सेटिंग पैरामीटर और कार्य गति में अंतर के कारण, वास्तविक बिजली की खपत उपयोग के अधीन है।
   यह कॉन्फ़िगरेशन तालिका और विवरण केवल संदर्भ के लिए हैं। यदि कंपनी के उत्पादों को अपग्रेड या बदला जाता है, तो वास्तविक उत्पाद कॉन्फ़िगरेशन प्रबल होगा।

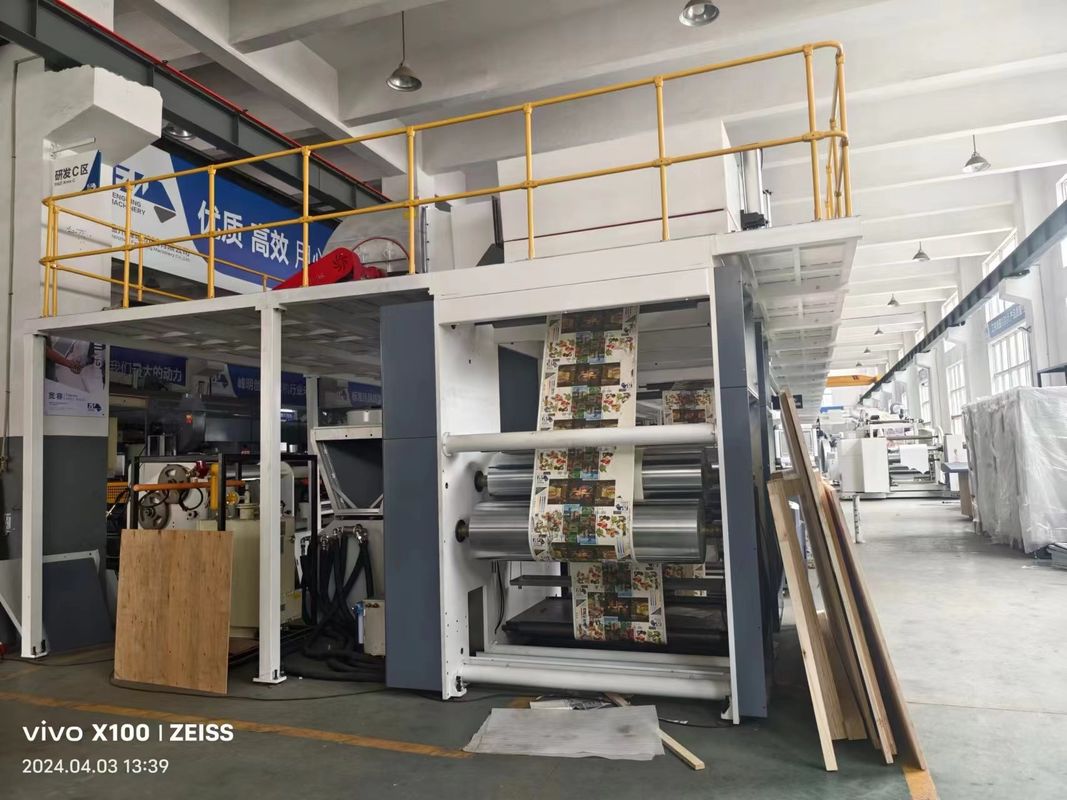

एफएम-टीपी1350 हॉट एयर नो प्लास्टिक कोटिंग मशीन 1
